Гильотина для резки листового металла

Гильотины для резки металла

Все товары категории Гильотины

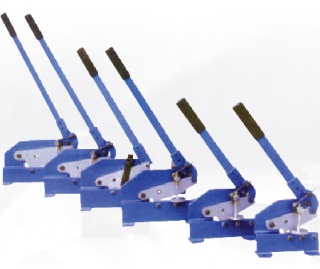

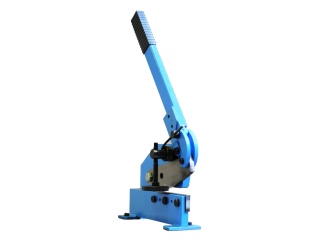

Рычажные ножницы HS-10 предназначены для резки листов стали, круглого профиля, стальной полосы, профиля Т-образного сечения, а так же изделий из цветных металлов.Конструкция устойчива благодаря креплению основания к столу или верстаку. Применяется этот инструмент на небольших производствах или в ремонтных мастерских.

Рабочая длина 1000 мм. Рабочая толщина 10 мм.

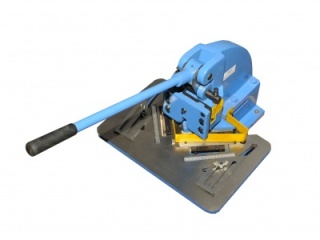

Вырубные ножницы CD-4 предназначены для подрезки листового металла и вырубания прямого угла в металле с низким содержанием углерода, типа Ст3 с пределом прочности sВ=500 МПА или НВ = 150 единиц по Бринеллю и толщиной до 1,6 мм. Вырубные ножницы CD-4 находят широкое применение в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских и т.п.

Гильотинные ножницы (гидравлические) лист 12 х 2500мм

Гильотинные ножницы (гидравлические) лист 6 х 2500мм

Гильотинные ножницы (механические) лист 6,3 х 2500мм

Длина резки 2550 мм. Максимальная толщина листа 1,5 мм.

Толщина реза до 22 мм, ширина реза до 90 мм

Ножницы предназначены для резки листового металла. Процесс резки гильотинными ножницами является наиболее производительным процессом по сравнению с другими разделительными операциями — резкой газом, пильными полотнами или дисками.

Гильотинные ножницы (механические) лист 4 х 2000мм

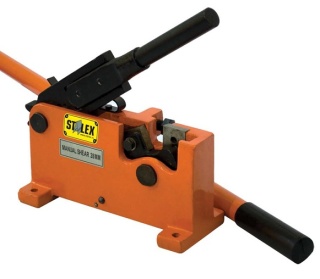

Станок для резки арматуры ручной Stalex MS-32 используется в строительстве и на производстве. Оптимальная длина рукоятки позволяет оператору прикладывать минимум усилий для выполнения операции. Станок режет арматуру диаметром до 32 мм. Сверху корпуса предусмотрена рукоять специальной формы для удобной транспортировки. Механическая конструкция станка не требует специального обслуживания и проста в эксплуатации.

Гильотинные ножницы (гидравлические) лист 4 х 2000мм

Предназначены для резки металла

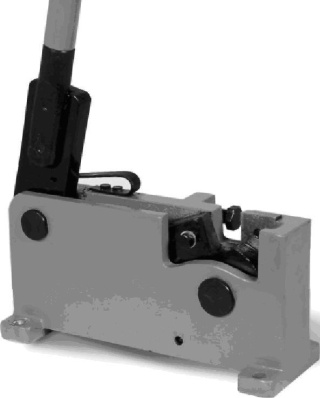

Ножницы для арматурной стали SML-32 используются для резки металлов: алюминия, меди, мягкой и средней арматурной стали и др. Чем тверже материал, тем с меньшим его сечением справятся ножницы. Нижнее лезвие неподвижно, верхнее приводится в движение рычагом, оба лезвия можно заменить. Ножницы SML-32 имеют устойчивою конструкцию с возможностью крепления на разных поверхностях, прижим с регулировкой, возможность резки без большого физического усилия. В комплекте: рукоятка, ножи из высококачественной стали.

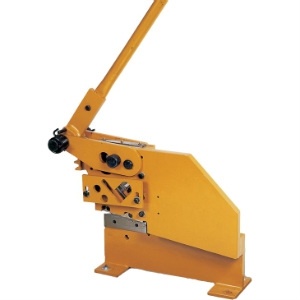

Действительно универсальным инструментом можно назвать рычажные ножницы. Благодаря своим многочисленным преимуществам они подходят и для частного использования в домашней мастерской, и для мелкого и крупного производства. Данный инструмент представляет собой стационарный мини-станок, который крепится к горизонтальной поверхности. Таким образом, нижнее его лезвие надежно закреплено, а верхнее опускается при помощи рычага. Устойчивость и надежность конструкции позволяет резать металл максимально ровно и точно.

Наши преимущества

На сайте Станкофф.RU вы можете купить гильотины для резки металла ведущих производителей: IronMac, Mazanek, SMD, Triod и российских производителей. В наличии и под заказ более 26 моделей гильотин для металла по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджера.

О резке листового металла гильотинными ножницами

Сегодня резка листового металла гильотинной или гильотинными ножницами является достаточно востребованным способом металлообработки. Принцип работы гильотинных ножниц прост – они фактически разрезают листовой металл. Гильотинная резка позволяет проводить резку листового металла на рулоны, полосы, а также делать различные заготовки прямоугольной формы. Качественная гильотина способна проводить резку без каких-либо заусениц, вмятин и других дефектов поверхности.

Виды гильотин для резки металла

Гильотины для резки листового металла принято делить на несколько видов в зависимости от того, что именно приводит в движение лезвие. Различают ручные, пневматические и гидравлические гильотины.

  • Ручные гильотины приводят в движение лезвия ручная сила, такие устройства позволяют резать не только металл, но также пластмассу, оргстекло, резину и даже плотный картон. Для работы ручной гильотины для металла не требуется наличие электрической цепи, достаточно просто одного оператора.
  • Пневматическая гильотина производит резку листового металла под действием силы сжатого воздуха: в результате работа происходит более быстро, а также появляется возможность разрезать более толстый листовой металл. Пневматическая гильотина имеет куда больший размер, нежели ручная гильотина для листового металла.
  • Гидравлическая гильотина работает с еще более толстыми листами металла. Такие устройства устанавливаются на крупных предприятиях, деятельность которых неразрывно связана с необходимостью резки и раскроя толстого листового металла.
  • Самыми современными являются электромеханические гильотины, которые работают от электричества. Электромеханические гильотины управляются компьютером, могут резать по шаблону.

Мы пользуется в своей работе электрогидравлической гильотиной Vimercati CostCutter 306: управление лезвием гильотины осуществляется под действием энергии сжатой жидкости. Упоры у этого устройства пневматические. Данное изделие позволяет сделать резку листового металла быстрым, эффективным и производительным процессом.

Сферы применения и виды гильотинных ножниц

Данное оборудование используется в разнообразных производственных отраслях. Гильотинные ножницы применяются для резки металла как на небольших, так и на крупных предприятиях. Широкую востребованность таких станков обеспечивают простота управления, точное выполнение среза без зазубрин и заусениц.

Читать еще:  ЛАЗЕРНЫЙ ЦЕНТР; лидер лазерной отрасли с 2004 года

В зависимости от типа механизма выделяют следующие виды гильотин:

  • ручные с педалью. Простое оборудование, используемое на предприятиях, не требующих производства большого количества продукции;
  • гидравлические. Используются для работы с материалами большой толщины;
  • механические. Характеризуются повышенной надежностью, а также отменной прочностью;
  • пневматические. Рабочая часть оборудования приводится в движение за счет подачи сжатого воздуха;
  • автоматические с ЧПУ. Применяются для увеличения объема производства и уменьшения затрат.

Также возможно изготовление станков по индивидуальному проекту для их соответствия необходимыми вам характеристикам. Гильотинные ножницы, в том числе и механические, по желанию заказчика могут оснащаться:

  • прижимом для листовых материалов;
  • светильником для обеспечения лучшей видимости линии среза;
  • специальным механизмом для регулирования длины реза;
  • защитными решетками и кожухами для обеспечения наилучшей безопасности;
  • защитными кожухами и решетками, гарантирующими безопасность эксплуатации.

Проконсультироваться со специалистом, задать интересующий вас вопрос или уточнить цены на оборудование вы можете по телефонам, указанным на сайте. Покупайте станки высокого качества по оптимальной цене!

Гильотинные ножницы для резки металла

Компания Станкоснаб производит и продаёт гильотинные ножницы — станки для резки листового металла. Гильотина по металлу — это высокая производительность и точность реза. Длительный ресурс, быстрая окупаемость, возможность интеграции в цеховое оборудование.

Гильотинные ножницы для резки листового металла

В каталоге на сайте представлены ножницы гильотинные механические, гидравлические гильотины серии «НГ», пневматические гильотины для резки металла и неметаллических плоских материалов:

  • для продольного и поперечного реза с рабочей шириной от 2000 до 5000 мм;
  • мощностью от 6,3 до 45 кВт с кнопочно-педальным управлением или ЧПУ;
  • для резки листовых, рулонных или профилированных заготовок толщиной 4-32 мм;
  • с ручной или автоматизированной подачей.

Установим и настроим. При необходимости укомплектуем удлинителем стола, дополнительными боковыми упорами, запасными ножами.

Выбираете, где купить гильотинные ножницы — цена вас устроит. Станкоснаб работает без посредников. Оптимальная комплектация, гарантийное обслуживание и полный комплект бухгалтерских документов.

Затрудняетесь в подборе транспорта — поможем с перевозкой. Предложим выгодный лизинг, чтобы деньги остались в обороте.

4 Популярные гильотины для рубки листов – небольшой обзор

Стоимость станков для рубки металла обусловлена конкретным их типом (понятно, что ручная гильотина всегда будет стоить дешевле аналогов с гидравлическим либо электромеханическим приводом), глубиной и толщиной реза, которые обеспечивает установка, а также тем, под каким брендом выпускается оборудование.

В России востребованностью пользуются агрегаты следующих производителей:

  • «MetalMaster»: гильотины нескольких серий – «MSJ», «MG», «MTG», «GBR», «MZG», с помощью которых можно выполнять рубку и резку стали, латуни, пластика, меди, алюминия и многих других материалов. Отличное качество обработки в таких установках обеспечивается ножами из легированной высокопрочной стали, затачиваемыми с двух сторон.
  • «MAZANEK»: гильотины оборудованы электромеханическим приводом, отличаются повышенной эксплуатационной надежностью, точной и надежной фиксацией обрабатываемых материалов, простой регулировкой интервала между статичным и движущимся лезвием, встроенной защитой, возможность добавочного монтажа задних упоров разных размеров.
  • «Schechtl»: высоконадежная конструкция для рубки всевозможных твердых материалов с направляющими и подшипниками, не требующими ремонта. Эксцентрик установки, запускаемый редукторным малошумным двигателем, приводит в действие механику гильотины. А ее опорная поверхность выдвижного типа позволяет резать изделия больших размеров.

Гильотинные ножницы Amada GSII 1230

1. Что такое гильотина?

Гильотины применяются для прямолинейной резки листового металла, пластика и других материалов и состоят из станины со столом, системы прижима листа, подвижного и неподвижного лезвия и заднего упора для обеспечения требуемого размера отрезаемой детали. Материал фиксируется при помощи прижимов и разрезается между противоположными кромками двух лезвий.

Гильотины бывают трех типов: ручные, электрические и гидравлические.

Ручные гильотины используют как на малых, так и на крупных производствах. Ручные гильотины бывают сабельные и с прямой балкой. Преимущества гильотин сабельного типа — мобильность (ввиду малых размеров) и отсутствие ограничения в длине реза из-за своей конструкции. На гильотинах с прямой балкой качество реза менее зависимо от оператора.

Электрические гильотины подразделяются на роторные и редукторные. Роторные интересны своим соотношением цена-качество, это полноценная электрическая гильотина. Редукторные работают ровнее и тише, к тому же именно на них есть возможность установки большого количества опций (упоров, счетчика реза и т.д.) Самый популярный вариант — 2500/2.5. Эти гильотины позволяют работать с металлом от 0.5 до 2.0 мм толщиной без перенастроек.

2. Принцип работы гильотин

Все гильотины работают по одинаковому принципу, отличается лишь точность и производительность. Процесс резки состоит из вытяжки, разрезания лезвиями и разлома металла. Качество среза определяется состоянием линии реза, она должна быть максимально ровной, а доля разлома металла должна быть минимальной.

Читать еще:  Чем и как разрезать волновой шифер без трещин и пыли – инструменты и технологии

При процессе резки большое значение имеют три основных параметра – это величина наклона верхнего ножа, зазор между лезвиями и степень остроты и общее качество лезвий.

3. На что влияет зазор между лезвиями?

Зазор (расстояние между лезвиями) – главный фактор для получения качественного реза. Если зазор недостаточный – усилие при резке будет выше, соответственно вырастут затраты на переточку инструмента из-за увеличенного износа лезвий. Если зазор слишком большой – металл будет сминаться между лезвиями и кромка будет получаться с деформациями.

Для получения гладкого и ровного среза необходимы идеально выровненные и грамотно настроенные режущие лезвия. Точное верное значение зазора, соответствующее толщине и типу металла, вы можете уточнить в паспорте или инструкции гильотины, но примерные значения выглядят так: 0,06 мм на каждый мм толщины листа до 10 мм.

4. На что влияет наклон верхнего ножа?

Наклон верхнего ножа (угол между лезвиями) также влияет на дефекты резки, особенно при резке узких полос, и на усилие при резке. Чем больше толщина металла, тем более крутым должен быть угол. Правильно подобранный угол наклона позволяет получить идеальный срез.

5. Острота ножей и материал их изготовления

Степень остроты ножей определяет отношение реза к разлому металла. Чем острее лезвия, тем легче происходит сам рез и тем меньше разламывается металл. Также необходимо обращать внимание на твердость материала, из которого изготовлены лезвия, например, для резки нержавеющей стали требуются более твердые ножи, чем для обычного железа.

6. Виды дефектов резки и способы их устранения

При неправильной настройке срез металла может иметь разнообразные дефекты:

Выражается в изгибе отрезанной заготовки. Возникает в результате отсутствия жесткости заготовки и неправильной настройки угла между лезвиями. Для устранения дефекта необходимо выбирать гильотину с меньшим углом между лезвиями и поддерживать отрезаемую заготовку.

— дефект непрямолинейной кромки

Выражается в деформации отрезанной заготовки. Для устранения дефекта необходимо контролировать зазор и общее состояние лезвий.

Выражается также в изгибе отрезанной заготовки. Для устранения дефекта необходимо выбирать гильотину с меньшим углом между лезвиями и совершать резы вдоль направления линий прокатки металла.

Выражается в скручивании отрезанной заготовки вдоль ее оси. Возникает при резке узких полос. Для устранения дефекта необходимо выбирать гильотину с меньшим углом между лезвиями и уменьшить скорость резки.

7. Правильная настройка гильотины — залог качественного реза

Гильотина нуждается в грамотной настройке при каждой конкретной задаче. Также необходимо постоянно контролировать положение, угол и степень заточки лезвий, своевременно переворачивать и смазывать их. В результате качество реза на гильотине зависит в основном не от качества самого станка, а от ответственности и профессионализма работающего на нем персонала.

Конструкция гильотинных ножниц

Гильотинные ножницы устроены из столешницы, направляющей и ножевой планок. Рама жесткая, так как именно благодаря тяжести и устойчивости конструкции возможна резка металла за одно движение.

Столешница необходима для размещения листового металла, планка фиксирует его, резаки проделывают основную работу. Материал размещается между упорами, которые выставляются по шкале и перемещаются. Поэтому с помощью одной рукоятки можно перенастроить инструмент. Для удобства работы с длинными листами столешница продлевается за счет выдвижной части. При средней длине 85 см после удлинения поверхность может составить 1 м.

МодельMZG 3008MZG 2010MZG 1510MZG 2510MG 1000MTG 1315
Толщина металла, мм0,81111,51,5
Длина реза, см303203153252100132
Размер, см325х60х60225х58х60175х58х60275х60х60138х30х80168х76х115
Вес, кг24014512018075545

Таблица 1. Характеристики некоторых моделей ручных гильотин производства MetаlMaster

Исполнительные инструменты гильотины для металла перемещаются с помощью системы эксцентриков и рычагов, которые запускаются рукоятками, расположенными справа и слева на станине.

Фиксирующая планка необходима при горизонтальном расположении ножниц, удерживая лист металла от перемещения во время и после резки. Планка предохраняет от повреждения резаки. Чтобы металл прижимался плотнее и не царапался, нижняя часть прижимной планки обработана композитом.

Конструкция дополняется второстепенными вспомогательными элементами: кронштейном, ходовыми, шатуном, подшипниками, которые не требуют специального ухода.

Благодаря простоте устройства ножницы быстро рубят металл различных видов: литой, листовой или сортовой. Они работают бесшумно, поэтому идеальны для небольшой мастерской, металлобазы или магазина, где листы режут не очень часто.

Гильотинные ножи

Ножи изготавливают из высокопрочных сталей 6ХВ2С или 5НВС, а для резки особ твердых материалов существуют ножи из хромистых сплавов. Их длина может быть от 10 до 300 см, ширина от 5 до 22 см, толщина от 1 до 12 сантиметров. После использования ножи можно снимать, затачивать или менять. Некоторые умельцы своими руками собирают станину и монтируют на нее купленные резцы заводского производства. Верхний нож подвижен, усилие на него передается после ручного воротка через зубчатую рейку и замедляющий редуктор.

Подвижный нож устанавливают под небольшим углом по отношению к вертикали (не больше 2 градусов), это позволяет облегчить нагрузку на лезвие.

Воротков может быть два — по одному на стойку и скрепляются они одной штангой. Иногда привод размещен на средней стойке, крайние же выполняют роль направляющих.

Читать еще:  Гильотинные ножницы для резки листового металла

Ножной привод

Педали ножного привода значительно облегчают работу с ручной гильотиной, освобождая руки оператора для перемещения листа. Эти модели оптимальны именно для работы с листовым материалом. Длина педали регулируется.

Гидравлическая гильотина

Надёжная гидравлическая система и закалённые ножи станка – гарантия быстрой и точной резки. Наличие системы УЦИ или ЧПУ. Интуитивно понятная система значительно упрощает работу и повышает производительность труда.

  • Современный дизайн, эргономичность, низкий уровень шума – станок создан для комфортной работы. Оператор меньше устаёт, а значит эффективность вашего предприятия непременно повысится;
  • Исключён несанкционированный доступ в опасную зону. Прекрасная защита зоны резания;
  • Станок, может быть, включён в состав современных автоматизированных систем. Гидравлическую гильотину можно применять в различных комплектациях с установкой необходимых приспособлений в зависимости от типа и загруженности производства;
  • Жёсткая конструкция, которая обеспечена прочной сварной рамой. Оборудование может работать длительное время в режиме серьёзной эксплуатационной нагрузки;
  • Мощные гидроцилиндры и гидравлическая система высокого качества с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить резку листового металла в максимальном соответствии с поставленными требованиями;
  • Четырёхсторонние ножи обладают четырьмя режущими кромками. Использование ножей возможно длительное время без предварительной заточки;
  • Контроллер Estun E21. Управление по оси X выполняется программно контроллером. Возможно также в ручном режиме и за это отвечает привод с обратной связью и высокоточной ШВП с направляющими. Управление приводом по осям выполняется частотным преобразователем;
  • На фронтальной части расположены кронштейны поддержки листа с регулируемым перекидным упором, облегчающие точное расположение листа на столе. Теневая линия резания позволяет работать «по разметке».

Благодаря широкому спектру функциональных характеристик рассматриваемый станок позволит выполнить практически любые требования производства. Работать за ним легко. Но необходимо обладать навыками раскроя заготовок на аналогичном оборудовании или нужно будет пройти небольшое обучение. Перед тем как приступить к работе внимательно изучите технику безопасности.

Гильотина для листового металла

Превращение листа металлопроката в какую-либо деталь начинается на заготовительном участке. При определённых условиях на этом участке производят сразу готовые детали, которым не требуется какая-либо дополнительная обработка. Это возможно благодаря гильотинам для резки листового металла.

Достоинства и недостатки гильотины

Обработка листового металла на гильотинных ножницах имеет целый ряд достоинств:

  • минимальное количество отходов. Важно выбрать правильный вариант раскроя для данного оборудования. Дело в том, что при данном способе обработки технологические отходы, практически, ровны нулю и остаются только отходы раскроя;
  • низкая себестоимость. Обработка металла на этом инструменте осуществляется сравнительно быстро. Это позволяет организовать высокоэффективное серийное и крупносерийное производство, что значительно снизит себестоимость продукции;
  • чистый край реза. Отсутствуют распространённые при вырубке дефекты:
    • зазубрины;
    • заусеницы и т. п.

    К недостаткам следует отнести возможность осуществления только прямых резов.

    Виды гильотинных ножниц

    Гильотинные ножницы применяются на самых разных производствах для рассечения разной марки металлов и разной толщины. Поэтому, применяется оборудование разных конструкций: от приводимых в действие мускульной силой рабочего до многотонных гидравлических машин, работой которых управляет оператор при помощи ЧПУ,

    Существуют следующие типы ножниц:

    • ручные;
    • механические;
    • электромеханические;
    • гидравлические.

    Ручные

    Самые простые и распространённые гильотины – ручные. Приводятся в действие мускульной силой рабочего. Существует много разных конструкций, но самые распространённые – это сабельные.

    Механические

    Механические (ручные) гильотины (гильотинные ножницы) используются для раскроя листового металла. Такое оборудование имеет ручное управление. Кроме того, на них применяются рукоятки и педали.

    Электромеханические

    Электромеханические гильотины в качестве источника движения используют электродвигатели. Тут не требуется мускульная сила оператора – работу выполняет электрическая энергия. Это значительно расширяет возможности оборудования: можно резать значительно более толстый металл.

    Недостатком является привязка к мощному источнику электроэнергии.

    Гидравлические

    Гидравлические гильотинные ножницы широко применяются практически в любом крупном производстве, связанном с обработкой металла. Они экономичны и высокопроизводительны.

    У гидравлических гильотин есть одна особенность — они все большого размера.. При выборе оборудования следует учитывать, что любая из них имеет большие габариты: чем больше опций, тем станок крупнее. Поэтому, целесообразно её функционал соразмерять со спецификой производства.
