Измерительные приборы сварщика

УШС-3 Универсальный шаблон сварщика возможна калибровка в УкрЦСМ

  • В наличии
  • Оптом и в розницу

Показать оптовые цены

    Визуальный контроль сварочных швов

    Самый простой, быстрый и недорогой способ неразрушающего контроля – визуальный осмотр. Для его проведения не нужны специальные приборы, материалы, оборудование. Контроль качества сварочных швов проводят на наличие видимых трещин, сколов или других дефектов. Также внимательно изучают шов. Он по всей длине должен иметь одинаковую ширину и высоту. Недопустимо наличие непроваренных участков, наплывов или складок. Перед осмотром с поверхности шва удаляют окалины, шлак и другие загрязнения.

    Чтобы повысить эффективность визуального осмотра рекомендуется использовать лупу, хорошую лампу и измерительные приборы. При обнаружении дефекта проводится работа по его изучению, делаются замеры, которые позволяют определить качество сварного соединения. Если это возможно, дефекты устраняются, а изделие отправляется на дополнительную проверку с использованием других методов контроля. Для более глубокой проверки используются другие виды контроля сварочного шва.

    Разновидности и их описание

    В арсенал сварщика входит большое количество разнообразных инструментов, которые принято подразделять на категории.

    Основные принадлежности

    Шлакоотбойный молоток (или зубило) является одним из основных инструментов сварщика, без него не сможет обойтись ни один профессионал. Особенно актуальным данный инструмент будет для тех специалистов, которые регулярно имеют дело с ручной дуговой сваркой. Как можно догадаться из названия данного изделия, его основное назначение – это избавление от шлака.

    Так, например, в ходе осуществления сварки поверхность шва может покрываться нежелательной коркой (чаще всего это происходит в том случае, если вы осуществляете сварку покрытыми электродами и при автоматической сварке под флюсом). Кроме того, может образовываться окалина, которая, по сути, представляет собой продукт окисления железа при его нагревании. Помимо удаления шлака, с помощью молотка можно чистить первый проход при формировании многослойных швов, снимать капли расплавленного металла с поверхности околошовной зоны, а также вносить корректировки в непосредственную форму заготовки.

    Еще один важный инструмент для профессионального сварщика – это электрододержатель. Традиционно данное устройство используется для надежного закрепления электрода и подвода к нему сварочного тока. Существуют определенные требования, которые выдвигаются со стороны специалистов по отношению к электродержателям.

    Так, например, данный инструмент в обязательном порядке должен выдерживать минимум 8000 зажимов и при этом обладать небольшой массой. На сегодняшний день на рынке можно найти 2 основных типа электродержателей: винтовой (в его конструкцию входит держатель, который не проскальзывает в руке, верхняя поворотная часть, которая удерживает электрод) и устройство с зажимом.

    Также к основным инструментам сварщика можно отнести стальную щетку, которая предназначена для очистки металла от различного рода загрязнений, ржавчины, пыли и т. д. Сварочные кабели – это те изделия, которые применяются для отдвода тока к электрододержателю и изделию от источника питания. Важно, чтобы эти кабели были достаточно гибкими, поэтому большое количество профессиональных сварщиков отдает предпочтение таким маркам как РГД, РГДО, РГДВ, КГ, КОГ, КПГ, КСсш. При этом наиболее оптимальной длиной кабель является показатель в 200-300 см.

    В ходе выполнения сварочных работ специалист также использует зажимы для обратного провода (или клеммы заземления).

    Измерительное оборудование

    Важную роль в работе сварщика, помимо основных инструментов, играет измерительное оборудование. К нему можно отнести такие приборы, как катетомеры, интроскопы, дефектоскопы и мн. др. Так, например, интроскоп используется, чтобы выявить наличие дефектов и недостатков изделия (например, трещин или пор). С другой стороны, дефектоскоп используют, например, для измерения амплитуды и координат положения максимума сигнала.

    Важно отметить тот факт, что необходимость того или иного прибора по большей части обусловлена спецификой работы сварщика: его опытом и квалификацией, характеристиками изделия, с которым он взаимодействует, конкретным характером работ, условиями окружающей среды и т. д.

    Вспомогательные инструменты и аксессуары

    Вспомогательные инструменты и аксессуары не являются обязательными для использования, но могут значительно упростить работу специалиста и увеличить уровень комфорта. В зависимости от ваших профессиональных потребностей и предпочтений, вы можете приобретать их как по отдельности, так и в наборе. Например, шумопоглощающие перегородки и кабины чаще всего используются для организации рабочего места сварщика.

    При этом их прямое функциональное назначение – защита окружающих людей от нежелательного шума, который может сопровождать процесс сварки, а также от опасных для здоровья человека искр. Существует несколько разновидностей шумопоглощающих перегородок и кабин.

    Другие

    Помимо инструмента, который использует сварщик, очень важно уделять внимание обмундированию специалиста. Так, чтобы обеспечить максимальный уровень безопасности специалиста, необходимо, чтобы он был одет в соответствующую специальную одежду. Рабочий комплект должен включать брюки и кофту (или комбинезон), обувь, перчатки, маску и т. д.

    При этом обмундирование должно соответствовать требованиям огне- и термостойкости.

    В сварочных установках используют расходомеры газа поплавкового и дроссельного типа.

    Читать еще:  Кожаный фартук сварщика

    Для измерения параметров сварки и, в первую очередь, для регистрации результатов измерений используются самопишущие приборы измерения различных типов, а также системы на базе персональных компьютеров и другие электронные измерительные системы.

    Одна из портативных систем для измерения и регистрации (на бумажном носителе) параметров сварки

    Измерительные приборы сварщика

    для визуального и измерительногол контроля» width=»300″ height=»263″>

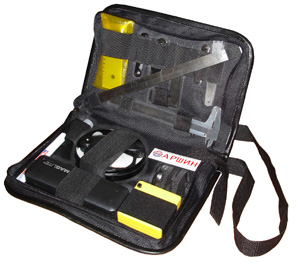

    Комплект ВИК «АРШИН-СВАРЩИК» – новый Комплект из серии «Аршин».

    Комплект ВИК «АРШИН-СВАРЩИК» предназначен для комплексного оперативного контроля качества трубопроводов и металлоконструкций различного назначения в ходе выполнения сварочных работ и после их завершения.

    Визуальный и измерительный контроль может выполняться на стадиях входного контроля основного материала, изготовления (монтажа, ремонта) деталей, сборочных единиц и изделий и при техническом диагностировании состояния металла и сварных соединений в процессе эксплуатации, в т.ч. по истечении расчетного срока службы изделия.

    Комплект включает приборы и инструменты для:
    – визуального и измерительного контроля трубопроводов, металлоконструкций и сварных соединений;
    – ультразвуковой толщинометрии;
    – измерения температуры нагреваемых деталей.

    Весь измерительный инструмент, входящий в комплект ВИК «АРШИН-СВАРЩИК» поставляется со Свидетельствами метрологической поверки и калибровки.

    В Комплект ВИК «АРШИН-СВАРЩИК» входят:

    1 Инструменты базового комплекта ВИК «Аршин»
    с метрологической поверкой и калибровкой

    2 Специальные инструменты и приборы

    2.1 Шаблоны и измерительный инструмент

    Шаблон Красовского;
    Штангенциркуль сварных швов (шаблон Ушерова-Маршака);
    Рулетка в закрытом корпусе 20 м с металлической лентой (взамен 5-метровой);

    2.2 Принадлежности для радиографии

    Универсальный шаблон радиографа УШР-1, 2 или 3 – по выбору заказчика;
    Набор мер оптической плотности
    Канавочные эталоны чувствительности NN 1 и 2;
    Маркер Edding 8010 по рентгеновской пленке;

    2.3 Средства и приборы измерения температуры

    Термокарандаши;
    Термометр контактный с поверхностным зондом ТК-5.01П;

    Ультразвуковой толщиномер А1207 или А1207С (по выбору заказчика).

    1 Инструменты базового комплекта ВИК «Аршин»
    с метрологической поверкой и калибровкой

    Весь перечень оптических и измерительных инструментов, рекомендуемых Руководящим документом РД 03-606-03 (Инструкция по визуальному и измерительному контролю)

    Назначение

    Инструменты базового комплекта ВИК «АРШИН» предназначены для визуального и измерительного контроля качества:
    – изготовления деталей и сборочных единиц;
    – сварных соединений и наплавок;
    – основного металла (заготовки, изделия);
    – подготовки деталей к сварке;
    – сборки соединений деталей (сборочных единиц, изделий) под сварку;
    – исправления дефектов в сварных соединениях и основном металле.

    2 Специальные инструменты и приборы

    2.1 Шаблоны и измерительный инструмент

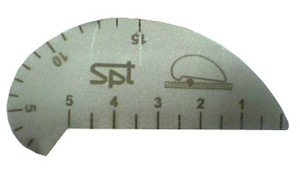

    Шаблон Красовского

    Шаблон Красовского предназначен для визуального и измерительного контроля тавровых и нахлесточных сварных соединений, стыковых сварных соединений,измерения зазора между кромками свариваемых деталей.

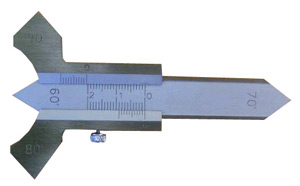

    Шаблон Ушерова-Маршака

    Шаблон Ушерова-Маршака предназначен для измерения скоса кромок при подготовке свариваемых деталей, измерения высоты катета углового шва, измерения высоты валика усиления, измерения выпуклости корня шва стыкового сварного соединения ,измерение зазора в соединении при подготовке деталей к сварки.

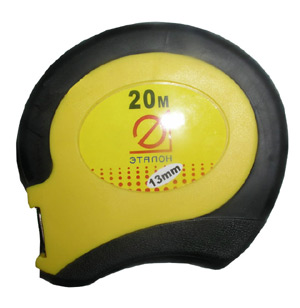

    Рулетка в закрытом корпусе 20 м с металлической лентой (взамен 5-метровой)

    Рулетка 20 м с фиксатором в закрытом корпусе самосвертывающаяся с металлической лентой используется для измерения расстояний.

    Рулетка в закрытом корпусе 20 м с металлической лентой

    Технические характеристики

    Длина металлической ленты – 20 м.

    Ширина металлической ленты – 13 мм.

    Цена деления – 1 мм

    2.2 Принадлежности для радиографии

    Универсальный шаблон радиографа (УШР-1, 2 или 3 – по выбору заказчика)

    Назначение

    Шаблоны радиографа УШР-1, УШР-2, УШР-3 предназначены для оперативной расшифровки радиографических снимков сварных швов труб, применяемых в трубоповодном транспорте, а также для обучения персанала.

    Универсальные шаблоны радиографа выпускаются в 3-х видах:
    УШР-1 – Для сварных швов труб в составе магистральных и промысловых трубопроводах согласно нормам СНиП III.42-80*, ВСН-012-88
    УШР-2 – Для сварных швов труб на компрессорных и нефтеперекачивающих станциях согласно нормам ВСН-012-88
    УШР-3 – Для сварных швов труб на газораспределительных системах согласно нормам СНиП 3.05.02-88

    Комплект N 1 (УШР-1) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений магистральных и промысловых трубопроводов с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии по СНиП III.42-80 и ВСН 012-88.

    Комплект N 2 (УШР-2) позволяет производить расшифровку рентгенографических снимков и оценку качества сварных соединений трубопроводов компрессорных и насосных станций с диаметрами от 57 до 1420 мм и толщиной стенки 5 мм и более. Он разработан в соответствии с критериями оценки качества сварных соединений по ВСН 012-88.
    Комплект включает в себя 6 отдельных шаблонов, 5 из которых рассчитаны на работу с рентгенографическими снимками сварных стыков трубопроводов 2-х типоразмеров по толщине стенки: 5 и 5 мм, 7 и 8 мм, 9 и 10 мм, 11 и 12 мм, 13 и 14 мм, а 6-ой – на работу с трубопроводами 15 мм и более.

    Читать еще:  КЛЕЙМО СВАРЩИКА

    Комплект N 3 (УШР-3) предназначен для расшифровки рентгенографических снимков и оценки качества сварных соединений трубопроводов систем газоснабжения диаметром от 16 до 920 мм с толщиной стенки от 3 до 26 мм.
    В соответствии с критериями оценки качества сварных швов по СНиП 3.05.02-88 «Газоснабжение» (изменение N 1 ); СНиП III.42-80, а также ГОСТ 7512-82, универсальный комплект УШР-3 состоит из 7 шаблонов, каждый из которых рассчитан на работу с рентгенографическими снимками сварных стыков трубопроводов следующих типоразмеров по толщине стенки: до 3 мм, свыше 3 до 5 мм, свыше 5 до 8 мм, свыше 8 до 11 мм, свыше 11 до 14 мм, свыше 14 до 20 мм, свыше 20 до 26 мм. Нормы качества сварных соединений трубопроводов с толщиной стенки свыше 26 мм в данном комплекте УШР-3 не приведены.

    Универсальный шаблон радиографа (УШР)

    Набор мер оптической плотности

    Набор мер оптической плотности предназначен для настройки денситометров и визуальной оценки оптической плотности снимка.

    Набор мер оптической плотности

    Канавочные эталоны чувствительности NN 1 и 2

    Канавочные эталоны чувствительности предназначены для определения чувствительности радиографического контроля по ГОСТ 7512-82 и позволяют контролировать качество проведения радиографического контроля.

    Канавочные эталоны чувствительности NN 1 и 2

    Маркер Edding 8010 по рентгеновской пленке

    Лаковый маркер Edding-8010 предназначен для нанесения надписей и маркировки на рентгеновских пленках.

    Непрозрачные лаковые чернила позволяют делать хорошо заметные надписи густым плотным слоем на темных поверхностях.
    Наконечник маркера при нанесении надписи Edding-8010 не царапает пленку.
    Маркер Edding-8010 может использоваться для маркировки любого типа рентгеновских пленок.

    Маркер Edding 8010 по рентгеновской пленке

    Технические характеристики

    Толщина линий от 0,8 мм

    Чернила – водостойкие и светостойкие на лаковой основе, практически без запаха

    Цвет чернил – белый

    2.3 Средства и приборы измерения температуры

    Термоиндикаторные карандаши

    Термоиндикаторные карандаши предназначаются для определения температуры поверхности подвергающихся нагреванию твердых тел. Определение температуры основано на изменении цвета нанесенного термоиндикаторным карандашом штриха при достижении температуры перехода цвета, определенной для каждой марки термоиндикаторных карандашей.

    Термометр контактный с поверхностным зондом ТК-5.01П

    Термометр контактный цифровой предназначен для измерения температуры поверхности твердых тел путем непосредственного контакта зонда с объектом измерения.

    Термометр контактный с поверхностным зондом ТК-5.01П

    Технические характеристики

    Диапазон измеряемых температур: от -20..+200 °С

    Условия эксплуатации – температура окружающей среды от минус 20 до плюс 50 °С

    2.4 Толщиномер

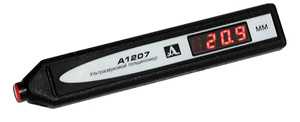

    Ультразвуковой толщиномер А1207 или А1207С (по выбору заказчика)

    Ультразвуковой толщиномер предназначен для измерения толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок с шероховатостью поверхностей до Rz160 и радиусом кривизны от 10 мм.

    Ультразвуковой толщиномер А1207 является самым маленьким толщиномером, совмещающим удобство в эксплуатации и все основные функции современного толщиномера. Прибор выполнен в моноблочном исполнении, где преобразователь встроен в электронный блок прибора. Идеален для экспресс-контроля.

    Ультразвуковой толщиномер А1207

    Технические характеристики

    А1207

    Диапазон толщин: от 0,8 до 35 мм по стали и от 2 до 8 мм по полиэтилену низкого давления.

    А1207С

    Диапазон толщин: от 10 до 250 мм по стали и от 4 до 25 мм по полиэтилену низкого давления

    Общие характеристики

    Разрешение: 0,1 мм
    Масса: 55 г
    Диапазон рабочих температур: от -30 до +55 °С

    Паспорт (со Свидетельствами государственной метрологической поверки на измерительный инструмент)

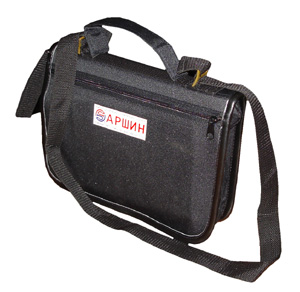

    Фирменная укладочная сумка с наплечным ремнем

    Укладочная сумка с наплечным ремнем

    Фирменная сумка имеет отделения и предназначена для укладки приборов и инструментов для визуального и измерительного контроля.

    Что должен знать контролёр сварочных работ

    Профстандарт определяет для специалиста 4-го уровня квалификации знания, которые помогут ему оперативно выполнять трудовые обязанности. Среди них знания:

    • типов, конструктивных элементов и размеров сварных соединений;
    • групп и марок свариваемых материалов;
    • правил хранения свариваемых и сварочных материалов;
    • правил сборки и креплений элементов конструкции в сборочных приспособлениях;
    • методики проведения визуального и измерительного контроля;
    • видов дефектов при сварке;
    • техники и технологии сварки;
    • правил допуска на габаритные и линейные размеры при сварке конструкций;
    • форм документации.

    Контролёру сварочных работ 5-го квалификационного уровня понадобятся и другие знания, например:

    • технических условий на материалы, детали, конструкции;
    • видов производственного брака;
    • требований к испытательным лабораториям;
    • видов коррозии.
