Как уменьшить по высоте металлопластиковые двери?

Нужно уменьшить высоту металлопластиковой двери. Возможно ли это?

#1 Оффлайн shanet

  • Форумец
  • 228 Сообщений:
  • Нужно уменьшить высоту металлопластиковой двери сантиметров на 10. Кто может дверь переделать?

    • Наверх

    #2 Оффлайн Salot_Sar

    Четырежды герой флейма

  • Форумец
  • 8 661 Сообщений:
  • Присодинюсь — похожий вопрос.

    Нужно уменьшить высоту поворотно-откидной створки и освободившееся сверху место забить глухой неоткрывающейся рамой с маленьким стеклопакетом. Чтобы было понятно, окна до самого потолка, а хочется иметь возможность повесить нормальный карниз для штор, чтобы окна открывались и не задевали его. Возможна ли такая переделка, пусть даже дорого, не трогая общую МП раму, в кторой стоят все окна?

    Изменено: Salot_Sar, 23.12.2015 — 19:04

    • Наверх

    #3 Оффлайн Брумберг

  • Форумец
  • 374 Сообщений:
    • Авто: kia

    Присоединяюсь к первому вопросу

    • Наверх

    #4 Оффлайн Doberm@n

    Дважды герой флейма

  • Форумец
  • 2 208 Сообщений:
    • Авто: Чёрный большой и серый маленький..

    Самый пожалуй главный вопрос, у кого из какого профиля окна,- производитель и толщина Без этого врядли что-то можно сразу сказать

    Телефон — Ростов 8-928-967-95-66, Урал, Сибирь 8-982-708-41-21 Email: kr@vcov.ru

    • Наверх

    #5 Оффлайн BERKUT

    Трижды герой флейма

  • Форумец
  • 6 045 Сообщений:
    • Авто: Note

    Металлопластиковые и Алюминевые окна, двери, витражы, прихожии ! Откосы, ролл-ставни, гаражные ворота, алюминевые калитки! Балконы под ключ!
    Металлочерепица, профнастил, сайдинг, мансардные окна, поликарбонат, утеплители, гидроизоляция,!
    Сплит-системы под ключ, от 13000+установка! Закладка трасс!
    Нал/безнал, быстро, качественно, не дорого!
    Тел.8-909-425-20-05.

    • Наверх

    #6 Оффлайн shanet

  • Форумец
  • 228 Сообщений:
  • обрезать и заново спаять пластик?

    • Наверх

    #7 Оффлайн Doberm@n

    Дважды герой флейма

  • Форумец
  • 2 208 Сообщений:
    • Авто: Чёрный большой и серый маленький..

    Перерезается штапик, также необходим стеклопакет меньшего размера (если конечно внизу нет сэндвич панели и не уменьшать низ. Ещё момент,- фурнитура,- может и не стать на место по размеру.

    Телефон — Ростов 8-928-967-95-66, Урал, Сибирь 8-982-708-41-21 Email: kr@vcov.ru

    • Наверх

    #8 Оффлайн Xoka

  • Форумец
  • 11 676 Сообщений:
  • Присодинюсь — похожий вопрос.
    Нужно уменьшить высоту поворотно-откидной створки и освободившееся сверху место забить глухой неоткрывающейся рамой с маленьким стеклопакетом. Чтобы было понятно, окна до самого потолка, а хочется иметь возможность повесить нормальный карниз для штор, чтобы окна открывались и не задевали его. Возможна ли такая переделка, пусть даже дорого, не трогая общую МП раму, в кторой стоят все окна?

    Проблемы в процессе эксплуатации

    • Дверь опустилась и задевает порог;

    Все из-за нагрузки полотна со стеклом на петли, от чего и происходит провисание.

    • Дверь не закрывается или плохо закрывается по середине полотна;

    Полотно может сместиться к свободному краю короба, в связи с температурой или повышенной постоянной влажностью.

    • Полотно не плотно закрывается, и в комнату — из двери, проникает холодный воздух или сквозняк;

    Может произойти в процессе эксплуатации, когда регулирующие механизм немного расшатываются.

    • Болтается ручка;

    Ручка начинает болтаться, в связи с частым использованием и это обыкновенная практика пользования пластиковой дверью.

    Материалы и комплектующие

    Наткнуться на обман можно практически на любом этапе выбора окна, и каждый элемент окна может оказаться подделкой.

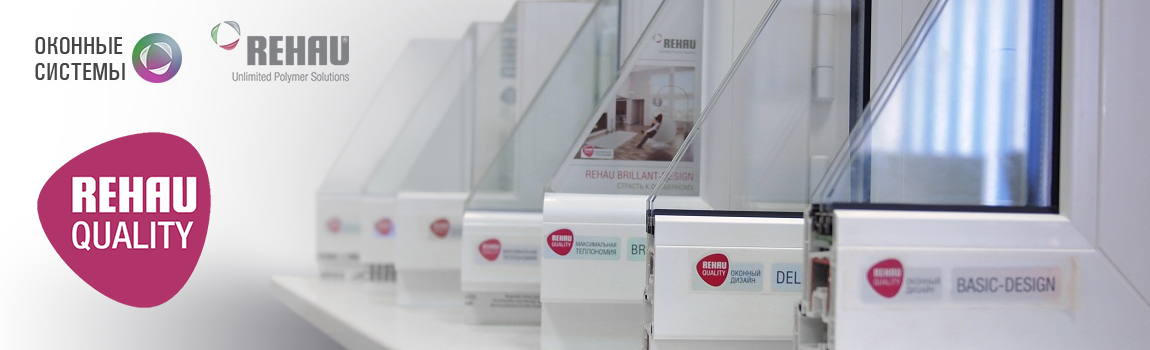

    Профиль

    Один из излюбленных приемов рекламы — подчеркивать немецкое происхождение профиля. Ведь, будем откровенны, у российского потребителя невысокое доверие к отечественной продукции. Но если рассуждать логически, то профиль для окна, изготовленный и привезенный прямо из Германии, обойдётся очень дорого. Это невыгодно ни для компании, ни для клиента.

    Что такое немецкий профиль в России?

    На самом деле, немецкое происхождение — это применение немецких технологий при производстве профилей в российских городах. При этом заводы, как правило, являются официальными партнерами бренда и осуществляют деятельность под контролем его представителей. Это означает, что производство регулярно проходит сертификацию на соответствие технологии выпуска и сборки продукции.

    Заводы крупнейших марок находятся в следующих городах:

    • REHAU — Раменское, Московская обл.;
    • VEKA — Москва и Новосибирск;
    • KBE — Воскресенск, Московская обл.;
    • THYSSEN — Серпухов, Московская обл.;
    • GEALAN — Санкт-Петербург;
    • ELEX — Краснодар;
    • Salamander — Брест, производство для экспорта в Россию и Украину;
    • TROCAL — Воскресенск, Московская обл.

    При выборе оконной компании советуем обращать внимание на то, есть ли у нее сертификат соответствия немецким требованиям. В качестве европейского продукта можно не сомневаться: гарантия на него длится минимум 40 лет, материал прочный (не трескается) и цветоустойчивый (не желтеет на солнце). Не советуем выбирать турецкие и китайские профильные системы. Они производятся по совершенно другим стандартам, и, соответственно, имеют другое качество, при этом цена примерно та же.

    Перед покупкой пластиковых окон, попросите у компании сертификат качества!

    Подделка

    Еще одно ухищрение, на которое идут недобросовестные компании — это производство подделок. Аферисты копируют или покупают более дешевый профиль, затем меняют защитную пленку, а покупатели принимают изделие за марку более высокого уровня. Чаще всего для этих целей используют:

    • BRUSBOX, MONTBLANC, PLAFEN, ARTEC — похожи на профили REHAU;
    • NOVOTEX, KRAUSS, PROPLEX, WINTECH, EXPROF, RIGAP — похожи на KBE.

    Кроме этого, недобросовестные компании могут использовать профиль для нежилых помещений вместо обычного. Внешне они почти не отличаются, но объектовый профиль изготовлен из пластика вторичной переработки, а толщина его стенок тоньше положенных по нормам 3 мм. Стоимость такого профиля значительно ниже, что и является «приманкой» для покупателя.

    Некачественные оконные профили

    Помните, для жилых помещений объектный профиль использовать категорически нельзя! Конструкция таких окон недостаточно прочная, теплопроводность не соответствует норме, а пластик может выделять неприятный запах. О реальном назначении продукции ненадежная фирма, конечно же, умолчит.

    Как определить обман? На защитной пленке профиля обычно отсутствуют надписи, либо есть слова «объект», «object», «энджин», «тендер» и аналогичные по смыслу. Обращайте на это внимание и не соглашайтесь на установку таких окон.

    Экономия на сырье

    Еще один мошеннический метод снизить себестоимость металлопластиковых окон — вставки из вторсырья. Как их распознать? По более темному оттенку на лицевых поверхностях. Также штапик и профиль в норме должны быть идентичны по цвету. Если на этапе производства пластика было подмешано вторсырье, оттенки элементов будут отличаться — скорее всего, штапик будет темнее или желтее

    Фурнитура

    В цене металлопластикового окна стоимость фурнитуры составляет значительную часть. Недобросовестные фирмы знают, как за счет этого сэкономить в свою пользу.

    Читать еще:  Греется электромагнитный замок на двери

    Подмена

    Самый нехитрый способ — это вместо обещанной в рекламе качественной фурнитуры установить дешевую. Немного математики: разница в цене дешевого турецкого комплекта Vorne и добротной немецкой Roto может достигать 65% для одного окна. У австрийского бренда MACO есть завод в Китае — определить страну происхождения довольно трудно. Средняя оконная компания выпускает в месяц около 250–400 единиц продукции. Вы можете представить, какую сумму они выигрывают на такой неправомерной «экономии»? Клиентам же, в свою очередь, через несколько месяцев придется чинить фурнитуру за свой счет.

    Будьте внимательны при заключении договора: если в нем не указана марка используемой фурнитуры, установить могут что угодно. Наиболее вероятно, качество будет отличаться от заявленного на словах или в рекламе.

    Чтобы определить качество фурнитуры, нужно испытать ее в деле. Попробуйте повернуть ручку окна: если приходится прилагать усилие, а механизм срабатывает со скрипом или рывками, значит, деталь вряд ли прослужит долго. Если при запирании появляется эффект пружины, это признак того, что металлические силовые элементы заменены пластиковыми и прогибаются при повороте ручки. Это также может быть свидетельством неправильной сборки или недосборки — отсутствия шурупов.

    Экономия на комплектации

    Помимо ручек, фурнитура окна включает в себя и другие элементы, от которых зависит срок службы окна. Качественная фурнитура защищает створки от провисания, а комнату — от сквозняка.

    Еще один вид обмана заключается в том, что некоторые детали могут просто не включить в комплектацию вашего окна. Хотя в вашем договоре и будет указано, что поставят именно комплект Roto.

    • Перед покупкой и после монтажных работ стоит обязательно проверить наличие блокиратора ошибочного действия. Он не дает створке повиснуть на нижней петле при переходе из распашного режима в откидной. Это не только важный вклад в срок службы окна, но и гарант безопасности. Если блокиратор не установлен, то петля может не выдержать и створка выпадет из рамы.
    • В комплектацию должна входить ответная планка. Она нужна для плотного прилегания створки к раме и устанавливается по периметру внутреннего контура рамы, минимум — по одной на каждой стороне, то есть 4.Возможно, и больше — в зависимости от размеров окна. Недобросовестный подход некоторых фирм — это ограничиваться двумя ответными планками на створку. Это приводит к сквознякам и даже надели в районе стекол и подоконника, что говорит о значительных потерях в герметичности и теплофизических параметрах.

    Обязательно перед приемкой, проверьте работу оконных ручек и другой фурнитуры!

    Стеклопакеты

    Со стороны данного параметра, к сожалению, также очень много возможностей для обмана клиентов. Недобросовестные компании практикуют следующее:

    • сокращают количество герметика или используют дешевый продукт;
    • для первичной герметизации и фиксации стеклопакета вместо полиизобутилена применяют двустороннюю клейкую ленту, что противоречит требованиям технологии;
    • для вторичной герметизации берут вместо полисульфида однокомпонентный герметик (силикон, хотмелт;
    • заменяют влагопоглотитель (фоносорб) силикагелем или другим дешевым аналогом;
    • используют недостаточное количество фоносорба или вовсе отказываются от него.

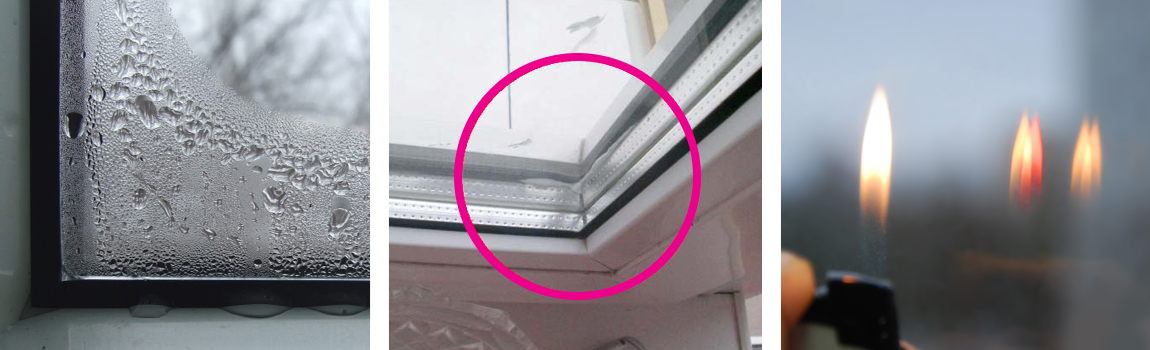

    Если камера окна запотевает или покрывается конденсатом, это говорит о посредственном качестве и является поводом для обращения с претензией в компанию. На проблемы с герметичностью распространяется гарантия.

    Рассмотрите слои герметизации — их хорошо видно сквозь стекло. Черный цвет первого слоя — хороший знак. Белый или прозрачный — это признак экономии на первичном герметике. Через несколько лет теплоизолирующие качества стеклопакета значительно снизятся и прослужит он меньший срок. Следуют также обратить внимание на второй слой — он должен составлять минимум 5 мм, иначе со временем стеклопакет потеряет целостность. Кроме этого, по всему внутреннему контуру оба слоя должны быть равномерной толщины.

    Выше мы рассмотрели технологические нарушения. Помимо них, часто встречается подмена или отсутствие элементов стеклопакета.

    • Флоат-стекло марки М1 заменяют обычным стеклом. Если посмотреть через него под небольшим углом на соседнее здание или другую конструкцию с прямыми линиями, будут заметны искажения: прямые линии будут волнистыми и начнут «плавать» при перемещении взгляда вдоль плоскости окна.
    • Нет внутреннего стекла в двухкамерном стеклопакете. Хоть визуально это и трудно заметь, существует способ проверки: нужно поднести зажигалку к стеклу и посчитать количество отражений пламени. Три стекла дадут 6 отражений, два — 4.
    • Вместо армированного или энергосберегающего устанавливают обычное стекло. Это нарушение также поможет выявить зажигалка: отражение пламени в энергосберегающем стекле будет отличаться по цвету (фиолетовый, а не красный).
    • Отсутствие инертного газа, заявленного в договоре. Можно проверить лишь с помощью спектрального анализатора. Проблема в том, что профессиональное оборудование для данной проверки найдется в доме далеко не у каждого, а стоит недешево.
    • Применение более дешевых уплотнителей. По внешнему виду подмену определить, к сожалению, невозможно.

    Водоотливная планка

    Этот элемент нужен для защиты от попадания воды во время дождя, когда створка переведена в откидной режим, монтируется с внешней стороны окна. Многие компании пренебрегают установкой водоотливной планки, хотя это обязательное требование согласно стандартам.

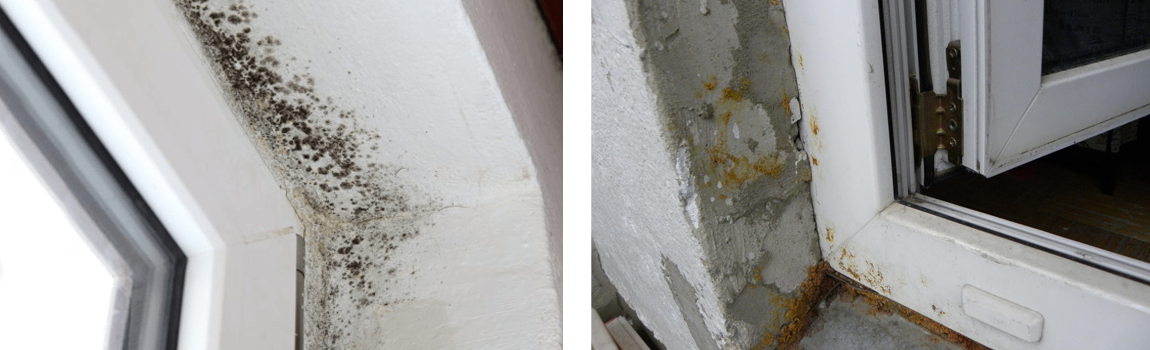

    Откосы

    Откосы достойного качества выполняют из утепленных сэндвич-панелей толщиной 10 мм. Материал теплый и жесткий, на поверхности не образуется грибок. В качестве дешевой замены используют холодные стеновые панели посредственного качества.

    Ошибки при отделке откосов

    В норме стыки при монтаже смазывают жидким пластиком. Он аналогичен ПВХ по структуре и имеет равный коэффициент расширения, поэтому не отличается от профиля цветом и не трескается. Но вместо жидкого пластика может быть использован силикон — через несколько недель он почернеет и отвалится. Как следствие страдает внешний вид окна, снижается энергоэффективность, может появиться грибок.

    Регулировочные узлы

    В дверях обычных ценовых категорий в зависимости от их производителя и особенностей конструкции (с вентиляцией, т.е. с наклоняемым полотном или без) насчитывается от 5 до 8 подлежащих регулировке конструктивных узлов. Часть из них эксплутационного назначения (для перевода двери из летнего в зимний режим или обратно), часть подлежит регулярному техуходу в виде смазки, а часть используется для устранения неполадок, возникших вследствие эксплуатационного износа самой двери, колебаний климатических условий по сезону, собственной усадки строительных конструкций и др.

    Примечание: для упрощения изложения дальнейшего условимся по-морскому называть коренным вертикальный край дверного полотна, закрепленный в петлях, а ходовым свободный, на котором ручка и, возможно, замок/замки.

    Оперативные регулировочные органы пластиковой двери (для устранения неполадок) показаны слева на рис; эксплуатационные регулировочные (для смены режима зима/лето) и подлежащие текущему техуходу – справа. Подробнее те и другие, и возможные манипуляции с ними, описаны далее; пока отметим, пока отметим только, что «доводить» дверь органами эксплутационной регулировки, если «не хватает» оперативных, не рекомендуется. В противном случае сильно ускоряется износ не только подлежащих замене частей (уплотнительной прокладки), но и двери в целом.

    Читать еще:  Утепление входной двери дачного дома своими руками

    Регулировочные узлы металлопластиковой двери

    Назначение показанных на рис. органов регулировки двери таково:

    • Верхняя петля (поз. 1 и 1а) сама по себе или встречно с нижней регулирует перекос двери, т.е. наклон в плоскости дверного полотна. Синхронно с нижней – позволяет поднимать/опускать полотно, регулировать усилие его прижима и производить боковое смещение полотна, т.е. прямолинейное перемещение в его плоскости. На входные двери без проветривания чаще ставят полнофункциональные петли (поз. 1, 2 и 3), обеспечивающие регулировку по 3-м плоскостям. На балконные с проветриванием – петли в ограниченным функционалом регулировки, но позволяющие сделать створку двери наклоняемой, поз. 1а и 2 а. Подробнее о тех и других см. далее.
    • Назначение нижней петли (поз. 2 и 2а) то же, но по перекосу она с верхней действуют встречно: если, к примеру полотно подать вперед (от коренного края к ходовому), а верхнюю петлю не трогать, то передний (ходовой край полотна приподнимется. Если одновременно верхней петлей задвинуть полотно назад (подать к коренному краю), то перекос двери увеличится. Если же обеими петлями одинаково выдвинуть/задвинуть полотно, то оно сместится вперед/назад без перекоса.
    • Средняя петля (если есть, поз. 3) независимо от ее конструкции регулирует только усилие прижима и подъем/опускание двери. Попытка регулировать средней петлей боковое смещение полотна – частая причина заклинивания двери вследствие неквалифицированной регулировки.

    Примечание: прижим и, особенно, подъем/опускание двери регулируются строго согласованно обеими (или всеми тремя) петлями. Напр., если вы отвернули/завернули на 0,5 оборота микролифт (подъемно-опускное устройство) нижней петли, но на столько же нужно отвернуть/завернуть микролифты средней и верхней. Забыли – дверь может открываться/закрываться, но скоро из петель полезут штыри, или сами петли расшатаются (что ремонту не подлежит), или случится что-то еще такое, что встанет вопрос о замене двери.

      • Прижимными зубьями (поз. 4) в недорогих невентилируемых балконных дверях устанавливается прижимное усилие полотна, но переводить ими дверь с лета на зиму – грубая ошибка, от которой, бывает, лопаются швы рамы двери. Двери с запорными зубьями вместо задней ветви запорной арматуры и без ее же верхней ветви – самые дешевые, переключение их с летнего на зимний режим не предусмотрено конструкцией, даже если цапфы (см. далее) и позволяют это делать. Также запорные зубья иногда называют противовзломными, т.к. располагаются они примерно в тех же местах, что и противовзломные конусы входных дверей. Но это совершенно неверно – от взлома двери прижимные зубья ничуть не спасают, т.к. механически свободны с наружной стороны двери.
      • Запорные цапфы (поз. 5), во-первых, обеспечивают запирание двери. Во-вторых, их поворотом производится перевод двери с летнего на зимний режим и обратно, что не есть нарушение гарантийных обязательств потребителем, т.е. «крутить цапу» подходящим инструментом (см. выше) можно самому. В-третьих, цапфы требуют периодической смазки, которую также можно делать своими руками, см. далее.

    • Дверная ручка (поз. 6) приводит в действие запирающий механизм (см. ниже). В горизонтальном положении ручки запирающий механизм не задействован, и прикрытую дверь держит магнитная защелка. Если ручку повернуть вниз, дверь встанет на запор. Если же ручку повернуть вверх, запирающий механизм переключится на проветривание, и створку двери можно будет, потянув за ручку на себя, наклонить вниз. Ручка металлопластиковой двери неремонтируема. Подлежит самостоятельной разборке-сборке, техуходу и замене без нарушения гарантийных обязательств (если при этом не произошло механическое повреждение прочих частей двери.
    • Металлопластиковые двери чаще всего снабжаются цапфенным запирающим механизмом (поз. 7 и см. далее). Его основа – ригельные планки с прорезями, под которыми в пазу дверного полотна ходят ригели с запорными цапфами. В самые дешевые двери ставят только переднюю планку (правая на поз. 7). В вентилируемые двери подороже также верхнюю с ограничителем наклона створки и, часто, заднюю. В очень дорогих дверях встречаются не цапфенные, а вильчатые запирающие механизмы. В таких запирание двери осуществляется поворотным рычагом с вилкой, в запертом состоянии встающим в положение мертвой точки (аналогично затвору пистолета Вальтер Парабеллум), что обеспечивает большое стабильное усилие запирания и хорошие противозломные качества двери. Забегая вперед – для перевода вильчатого запирающего механизма с лета на зиму нужно на всех рычагах ослабить стопоры А (см. рис. справа), подать вперед до упора вильчатые ползуны Б и затянуть стопоры обратно. Переход с зимнего на летний режим производится обратным порядком. Тот и другой запирающие механизмы подлежат самостоятельному техуходу. Сломанный цапфенный механизм в отдельных случаях (см. далее) может быть отремонтирован самостоятельно.

    Основные элементы регулировочных механизмов

    Чтобы избежать путаницы, поясним значение специальных терминов, которые будем использовать в пошаговой инструкции:

    • Петли — шарнирные элементы в верхней и нижней частях рамы, вращаясь вокруг которых она открывается.
    • Цапфы — цилиндрические втулки с торца дверной рамы, расположенные по ее периметру. Они перемещаются при открытии и закрытии ручки.
    • Ответные (прижимные) планки — металлические ограничители. Они расположены на коробке и вступают в зацепление с цапфами.

    Виды металлопластиковых дверей

    Металлопластиковые двери — это обширная категория изделий, отличающихся внешним видом и эксплуатационными характеристиками. Их можно устанавливать в дом, квартиру или офис, но при этом важно правильно подобрать тип конструкции:

    • Балконная дверь — самая простая разновидность. В отличие от входных, балконные двери производятся на основе оконного профиля, т.е. по сути являются увеличенными оконными сворками с обычными или энергоэффективным стеклопакетами. В качестве порога используется рамный профиль, что обеспечивает максимально эффективный прижим по периметру. Кроме того, стоимость таких дверей вполне доступна.
    • Межкомнатная дверь — максимально облегченная конструкция. Ввиду того, что для межкомнатных дверей параметры теплоизоляции не столь важны, для их изготовления используют профиль с монтажной глубиной 60 мм и 3 или 4 воздушными камерам. Для заполнения створки может использоваться не стеклопакет, а одинарное стекло (иногда – тонированное или рельефное). Выбор в пользу межкомнатной двери делают тогда, когда важно обеспечить хорошую звукоизоляцию помещения и легкость открывания. Стоимость при этом остаётся умеренной.
    • Прочность, герметичность и надежное закрывание — вот критерии выбора входной металлопластиковой двери. Входные двери делают из качественного пластикового профиля с низкой теплопроводностью. Вместо одинарного стекла используется стеклопакет (иногда – безопасный стеклопакет с триплексом либо закаленным стеклом) или прочная сэндвич-панель.
    Читать еще:  Монтаж входной металлической двери в частном доме

    Открывание и закрывание обеспечивается за счет работы надежного замка. Входная дверь с энергоэффективным стеклопакетом может комплектоваться утепленным порогом и другими элементами, повышающими герметичность притвора. Стоимость металлопластиковых входных дверей сопоставима с металлическими дверьми, при этом качество изготовления и эксплуатационные характеристики у них соответствуют высоким стандартам.

    Rehau Intelio 80
    самый тихий и теплый профиль

    Новая многокамерная система Рехау с очень высоким уровенем шумоизоляции и теплозащиты. Наиболее подходящее решение для городской и для загородной недвижимости.

    80 мм
    Системная
    глубина

    54 мм
    Максимальная
    толщина
    стеклопакета

    45 дб
    Уровень
    шумоизоляции

    3 мм
    Толщина
    стенок

    0.98
    Сопротивление
    теплопередаче,
    м 2 х°С/Вт

    Однокамерный —
    Теплоизоляция, м 2 С/Вт 0,36
    Цены на однокамерные стеклопакеты
    Двухкамерный +35%
    Теплоизоляция, м 2 С/Вт 0,55
    Цены на двухкамерные стеклопакеты
    Энергосберегающий +85%
    Теплоизоляция, м 2 С/Вт 0,95
    Цены на энергосберегающие стеклопакеты

    Нестандартные комплектации стеклопакетов рассчитываются индивидуально в конструкторе. Какие стеклопакеты бывают: типы стеклопакетов

    Самый простой и самый недорогой вариант окна ПВХ — оконный блок с одним стеклом. Такие окна и двери используется крайне редко и устанавливаются внутри помещений. Если вас заинтересовал именно такой вариант комплектации- то его стоимость по размерам рассчитает специалист в офисе оконной компании, по телефону или по онлайн заявке.

    Также популярна услуга замены стеклопакета на новый. Сколько стоит квадратный метр стеклопакета с установкой

    • Складная сдвижная конструкция с наибольшей степенью открывания, может изготавливаться в вариантах: пвх и дерево
    • Оптимальный выбор соединительных петель (петли на проходные створки могут применяться как оконные, так и дверные)
    • Широкие возможности регулировок
    • 4 ролика на шариковых подшипниках в тележках для лёгкого хода
    • Простой и удобный монтаж элементов

    • Для изготовления используется стандартный оконный или дверной профиль
    • Устойчивость к проникновению осадков в виде дождя и снега, хорошая звукоизоляци
    • Возможность сделать максимально открытым застекленный проем сдвинув створки
    • В некоторых схемах открывания можно сделать одну створку поворотно – откидной
    • Использование схем с алюминиевым порогом позволяет значительно приблизить проём конструкции к уровню пола
    • Уязвимость по продуванию в конструкциях с большим количеством створок
    • Высокий порог конструкций (при схеме без алюминиевого порога)

    Конструктивные особенности FS порталов:

    • Портал «Гармошка» позволяет создать беспрецедентную степень открывания застеклённого проёма, недостижимую при использовании других раздвижных систем — створки при открывании складываются гармошкой под углом 95° к плоскости рамы.
    • При одном и том же комплекте направляющих есть возможность расположения несущих роликов в нижнем или верхнем положении.
    • Есть возможность установки FS портала с алюминиевым порогом, где несущие ролики имеют только нижнее расположение и размещены в полости порога. Поместив алюминиевый порог в штробу (нишу), можно значительно уменьшить высоту проёма конструкции относительно уровня пола, что делает изделие более комфортным в эксплуатации, позволяет беспрепятственно перевозить через проход тележки, другие предметы на колесах и т.д.
    • Все перечисленные в примерах применения схемы порталов могут быть выполнены в «зеркальном варианте», с левым расположением проходных створок и левым направлением складывания.
    • При расчёте и замере FS Порталов необходимо учитывать наличие дополнительных профилей — расширителей, добавляемых снизу и сверху конструкций для крепления направляющих подвижных механизмов, которые добавляются программой расчета порталов автоматически: сверху — 45 мм и внизу — 30 мм. В некоторых вариантах (без проходной створки) расширитель 30 мм добавляется сбоку. Соответственно нужно учитывать габариты портала с учетом дополнительных профилей.

    Типы порогов

    Алюминиевый порог — безбарьерный вариант порога, его высота от уровня пола составляет всего 10 мм. Используется комплектация фурнитуры FS portal Siegenia. Нижние ролики полностью скрыты внутри конструкции порога и защищены щеточным уплотнением.

    Габаритные размеры порога:

    • Высота – 65 мм
    • Ширина – 170 мм

    Высота от уровня чистового пола:

    Порог в виде обычной рамы — самый теплый и экономичный вариант порога FS-портала. Но по удобству использования этот вариант уступает алюминиевому порогу. При передвижении ее необходимо будет перешагивать. Используется комплектация фурнитуры FS portal Siegenia и GU portal KF.

    Габаритные размеры порога:

    • Высота – 64-82 мм в зависимости от системы профиля
    • Ширина – 58-70 мм в зависимости от системы профиля

    Высота от уровня чистового пола:

    FS портал: примеры применения.

    Возможность сделать от двух до семи створок в единой конструкции.

    • FS Portal – оконная или балконная системы
    • FS Portal – входная система

    Ограничения по типу конструкций:

    • В зависимости от применяемых комбинаций профилей, при проектировании изделий программой будут учитываться ограничения:

    Габаритная ширина створки – мин. 370мм. макс. 940мм.

    Габаритная высота створки – мин. 870мм. макс. 2400мм.

    * Максимальные габаритные размеры из пвх профилей рассчитываются с учетом дверной рамы.

    Возможности комплектации фурнитуры:

    В данной конструкции невозможно установить замок с запиранием в одной, либо в трех точках, возможно только использование привода с профильным цилиндром, который позволяет при повороте ключа в проф. цилиндре фиксировать положение ручки, тем самым, делая невозможным нежелательное открывание двери. Как дополнительную возможность блокировки открывания можно использовать ручку с ключом.

    На складывающихся створках с приводом так же, как и на проходные створки применяется обычная оконная ручка SiLine.

    • Белый
    • Коричневый
    • Темная бронза

    При необходимости установки на проходные створки ручки на вторую сторону есть возможность выбора специальных двусторонних ручек трех цветов:

    • Белый
    • Коричневый
    • Темная бронза

    На складывающиеся створки для всех схем порталов устанавливаются специальные петли FS. Накладки на петли FS могут быть четырёх цветов:

    • Белый
    • Коричневый
    • Темная бронза

    На проходные створки для оконных и балконных систем устанавливаются обычные оконные петли. Цвет накладок на петли соответствует цвету оконных ручек SiLine. Цветовые решения:

    • Белый
    • Коричневый
    • Темная бронза

    На крайние левые и правые створки для схем порталов с использованием профилей входной группы применяются входные петли трёх цветов:

    • Белый
    • Коричневый
    • Темная бронза

    Накладки на направляющие для всех схем порталов могут быть четырёх цветов:

    • Белый
    • Коричневый
    • Темная бронза
